インペラー羽根の数は垂直ポンプの性能にどのような影響を与えますか?

インペラは垂直ポンプの重要なコンポーネントであり、インペラの羽根の数はポンプの性能に大きく影響します。私は垂直ポンプのサプライヤーとして、この要因がポンプシステムの効率と有効性にどのように影響するかを直接目撃してきました。このブログでは、羽根車の羽根の数が垂直ポンプの性能に与える影響について詳しく説明します。

立形ポンプとインペラの基本原理

インペラ羽根の数の影響について議論する前に、垂直ポンプの基本的な動作原理を理解することが重要です。垂直ポンプは、機械エネルギーを油圧エネルギーに変換することで流体を移動させるように設計されています。インペラは高速回転し、流体に運動エネルギーを与えます。この運動エネルギーは、流体がポンプケーシング内を移動するときに圧力エネルギーに変換されます。

インペラーベーンはこのプロセスにおいて重要な役割を果たします。これらはインペラ内の流体の流れをガイドし、流体が効率的に加速されてポンプ出口に向けられるようにします。これらの羽根の形状、サイズ、数はすべて、ポンプの全体的な性能に影響します。

油圧効率への影響

インペラー羽根の数が最も大きく与える影響の 1 つは、垂直ポンプの油圧効率にあります。油圧効率とは、ポンプの油圧出力と機械入力の比を指します。油圧効率が高いということは、ポンプがより多くの入力動力を有用な仕事に変換できることを意味し、その結果、エネルギー消費と運転コストが削減されます。

一般に、インペラ羽根の数を増やすと、ポンプの油圧効率を向上させることができます。これは、羽根の数が多いほど、流体のより連続的で均一な流路が提供されるためです。羽根の数が少ないと、羽根間の隙間が大きくなり、流れの剥離や乱流が発生する可能性があります。これらの流れの不規則性はエネルギー損失を引き起こし、ポンプの全体的な効率を低下させる可能性があります。

ただし、追加できるベーンの数には制限があります。羽根の枚数が多すぎると、羽根間の流路が狭くなってしまう。これにより、インペラ内の摩擦損失が増加し、より均一な流れの利点が相殺される可能性があります。したがって、特定のポンプ設計ごとに最適な羽根の数があり、これはポンプの流量、揚程、圧送される流体の特性などの要因によって決まります。

揚程と流量への影響

インペラー羽根の数も、垂直ポンプの揚程と流量に影響します。揚程はポンプが流体を持ち上げることができる高さを指し、流量はポンプが単位時間当たりに送出できる流体の体積を指します。

一般に、インペラー羽根の数が増えると、揚程も高くなります。これは、羽根を追加することで流体により多くの力を与えることができ、より大きな抵抗を克服してより高い高度に達することができるためです。ただし、羽根の数を増やすと流量が減少する可能性があります。前述したように、羽根の数が増えると流路が狭くなり、インペラを通過できる流体の量が制限されます。

したがって、垂直ポンプを選択するときは、アプリケーションの特定の要件を考慮することが重要です。高揚程が必要な場合は、比較的多数の羽根車を備えたポンプが適している場合があります。一方、高流量が優先される場合は、羽根の数が少ないポンプの方が良い選択となる可能性があります。

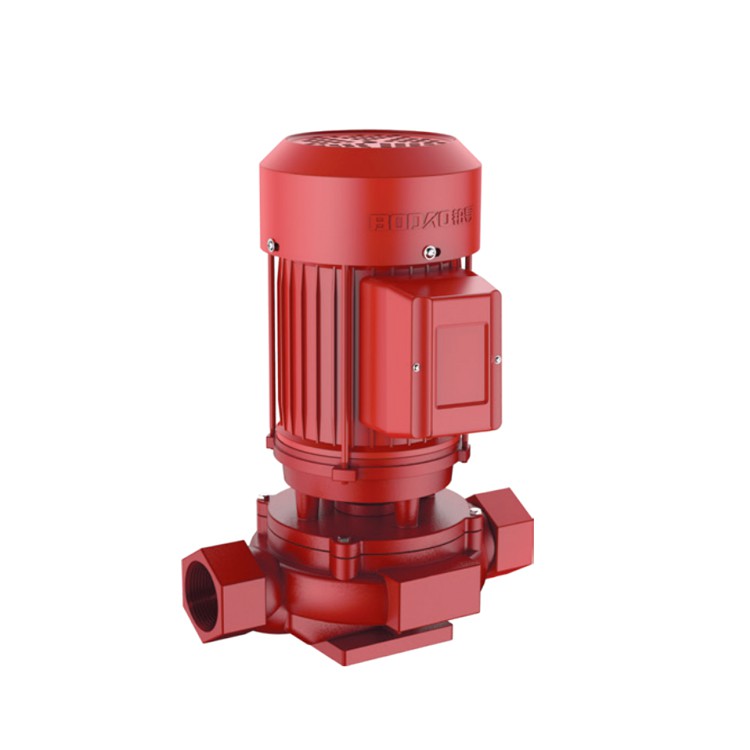

Vertical Pipeline Pump ISW Vertical Pump

キャビテーションへの影響

キャビテーションは、ポンプ内の流体の圧力が蒸気圧を下回り、蒸気泡の形成を引き起こすときに発生する現象です。これらの気泡は激しく崩壊し、ポンプのコンポーネントの損傷や性能の低下につながる可能性があります。

インペラー羽根の数は、キャビテーションの発生に影響を与える可能性があります。羽根の数が少ないポンプは、羽根間の隙間が大きいほど大きな圧力変動を引き起こす可能性があるため、キャビテーションが発生しやすい可能性があります。これらの圧力変動により、キャビテーションが発生しやすい局所的な低圧領域が生じる可能性があります。

対照的に、より多くのインペラ羽根を備えたポンプは、より安定した流れを提供し、キャビテーションの可能性を減らすことができます。追加のベーンは、インペラ全体に圧力をより均一に分散するのに役立ち、低圧領域の形成を最小限に抑えます。

騒音・振動への影響

騒音と振動は、ポンプの動作、特に静かで安定した環境が必要な用途において重要な考慮事項です。インペラー羽根の数は、騒音と振動の両方のレベルに影響を与える可能性があります。

インペラー羽根の数が少ないと、ポンプ内の圧力脈動がより大きくなる可能性があります。これらの圧力脈動によりポンプが振動し、騒音が発生することがあります。一方、羽根の数が多いポンプは、よりスムーズな流れを提供し、圧力脈動を低減できるため、騒音と振動のレベルが低くなります。

ポンプ選択に関する実際的な考慮事項

垂直ポンプのサプライヤーとして、私は顧客と協力して、特定の用途に最適なポンプを選択することがよくあります。インペラーベーンの数を検討するときは、次の実際的な要素を考慮することが重要です。

申請要件: 必要な揚程、流量、流体特性などのアプリケーションの特定の要件を第一に考慮する必要があります。たとえば、高流量が必要な給水システムでは、羽根の数が少ないポンプの方が適切な場合があります。高圧工業プロセスでは、望ましい揚程を達成するためにより多くの羽根を備えたポンプが必要になる場合があります。
システムの互換性: ポンプは、既存の配管システムおよびポンプシステムの他のコンポーネントと互換性がある必要があります。効率的で信頼性の高い動作を保証するには、ポンプの揚程と流量特性がシステムの要件に一致している必要があります。
エネルギー効率: エネルギー効率は多くのお客様にとって重要な懸念事項です。最適な数のインペラー羽根を備えたポンプを選択することにより、油圧効率、揚程、流量のバランスを実現することができ、その結果、エネルギー消費量と運用コストが削減されます。

当社の垂直ポンプ製品

当社では、お客様の多様なニーズにお応えするため、立型ポンプを豊富に取り揃えております。私たちのISW立型ポンプは、その高効率と信頼性の高いパフォーマンスにより、多くのアプリケーションで人気の選択肢です。優れた油圧性能を確保するために、最適な数の羽根を備えた慎重に設計されたインペラを備えています。

産業用アプリケーションについては、産業用立型パイプラインポンプ堅牢で耐久性のあるソリューションです。高圧および高流量の要件に対応できるため、さまざまな工業プロセスに適しています。

また、垂直パイプラインポンプ、スペースが限られている用途向けに設計されています。このポンプはコンパクトで設置が簡単でありながら、信頼性の高い性能を提供します。

結論

インペラー羽根の数は、垂直ポンプの性能に大きな影響を与えます。ポンプの油圧効率、揚程、流量、キャビテーション抵抗、騒音と振動のレベルに影響します。垂直ポンプを選択するときは、アプリケーションの特定の要件を考慮し、最適な数の羽根車を備えたポンプを選択することが重要です。

垂直ポンプのサプライヤーとして、当社はお客様の特定のニーズを満たす高品質のポンプを提供することに尽力しています。ご質問がある場合、または用途に適した垂直ポンプの選択についてサポートが必要な場合は、お気軽にお問い合わせください。お客様の要件について話し合い、最適なソリューションを見つけるお手伝いをできることを楽しみにしています。
